termékleírás
A lemezes hőcserélőket leginkább SOFC/SOEC rendszerekben használják. Ahogy az ábrán látható, a ⑤ rész a SOFC rendszer 3D modelljében a hőcserélő szakaszt jelöli. A fő funkció a hő átvitele az üzemanyagcella és az üzemanyag/levegő áramlás között.
A termék előnyei
1. Gazdag gyártási és feldolgozási tapasztalat.
2. Kiváló minőségű alapanyagok használata az általános szilárdság és szerkezeti stabilitás biztosítása érdekében.
3. A terelőlemezek és a tartórudak nagy síksága megbízható hegesztést biztosít.
4. A hőátadás, a nyomásesés és egyéb teljesítmény a felhasznált anyagoknak megfelelően beállítható.
5. A lemezes hőcserélők méretei az ügyfél igényei szerint testreszabhatók.
6. A piacon bevált alkalmazás.
7. Képes a tervezésben együttműködni, komplett tervezési megoldásokat nyújtani.
Termékleírás
|
Hőhatékonyság (%) |
>95 |
|
Elektromos hatásfok (%) |
>65 |
|
Felhasznált anyagok |
310S rozsdamentes acél vagy hőálló anyagok, például nikkel alapú ötvözetek |
|
Hegesztési módszerek |
Forrasztás, diffúziós hegesztés stb. |
|
Maximális környezeti hőmérséklet ( fok ) |
1000 |
|
Nyomásesés (KPa) |
<5 |
|
Bemeneti és kimeneti pozíciók |
Testreszabható az ügyfél igényei szerint |
Alapanyag kiválasztása
Az Ehisen lemezes hőcserélők magháza 310S rozsdamentes acélból készül. Ez az anyag magas króm- és nikkeltartalmának köszönhetően kiválóan ellenáll az oxidációnak, a szulfidációnak és a hőkorrózió egyéb formáinak. Nemcsak magas hőmérsékleten, hanem fagypont alatt is jó szilárdságot tart fenn.
310S rozsdamentes acél összetétele
|
Elem |
310S |
Cr% |
Ni% |
C% |
Si% |
Mn% |
P% |
S% |
Mo% |
Cu% |
Fe% |
|
Alapértelmezett |
MIN |
24 |
19 |
- |
- |
- |
- |
- |
- |
- |
- |
|
MAX |
26 |
22 |
0.08 |
0.75 |
2 |
0.045 |
0.03 |
0.75 |
0.5 |
Bál |
A 310S rozsdamentes acél magas hőmérsékletű mechanikai tulajdonságai
|
Hőmérséklet ( fok ) |
100 |
500 |
800 |
1000 |
1100 |
|
Szakítószilárdság (Nmm2) |
600 |
475 |
215 |
85 |
45 |
|
0,2% hozamerősség(Nmm2) |
265 |
175 |
110 |
- |
- |
|
Megnyúlás (%) |
41 |
35 |
30 |
54 |
57 |
A 310S rozsdamentes acél kúszóteljesítménye
|
Hőmérséklet/óra (fok/óra) |
Kúszófeszültség (MPa) |
Kúszótörés (MPa) |
||||
|
1000H |
10000H |
100000H |
1000H |
10000H |
100000H |
|
|
600 |
120 |
100 |
40 |
200 |
140 |
80 |
|
700 |
50 |
35 |
20 |
80 |
45 |
20 |
|
800 |
20 |
10 |
8 |
35 |
25 |
8 |
|
900 |
10 |
6 |
3 |
15 |
10 |
5 |
|
1000 |
5 |
3 |
1.5 |
9 |
4 |
2 |

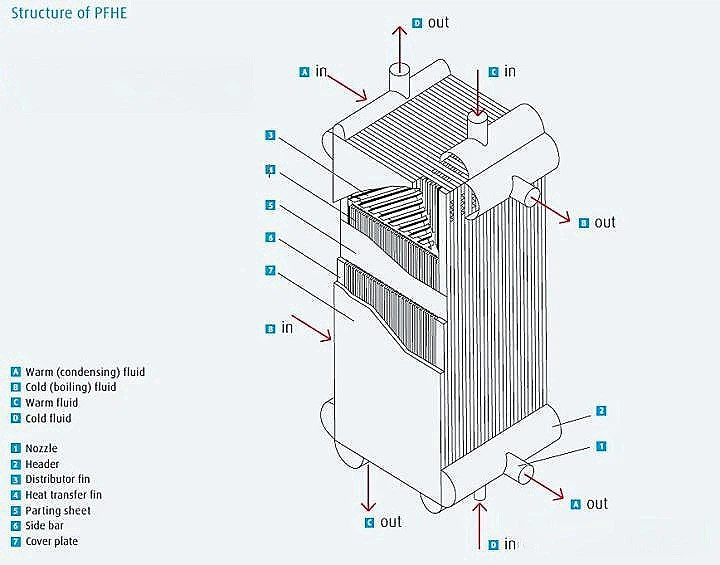

Termék felépítése

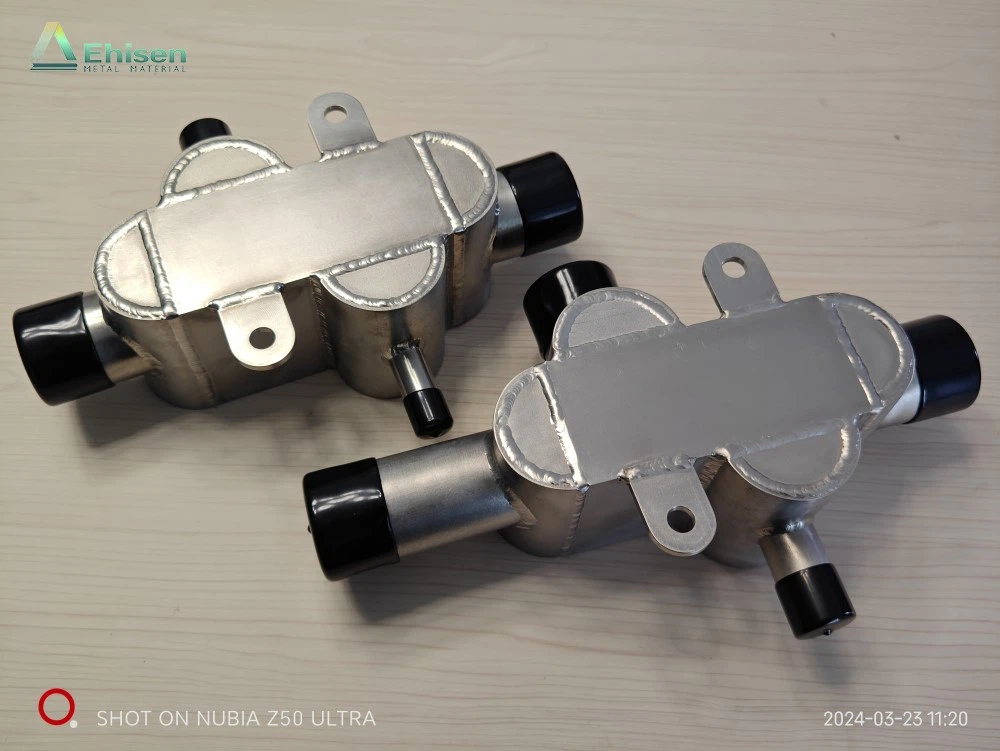

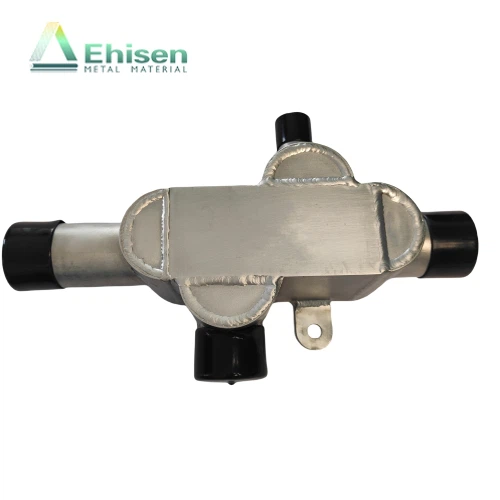

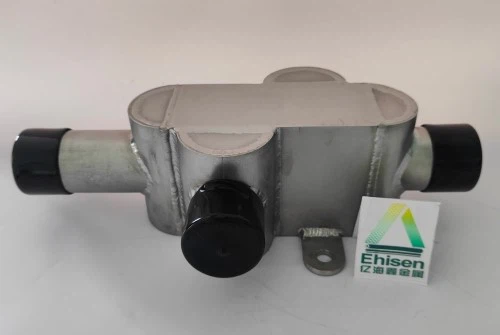

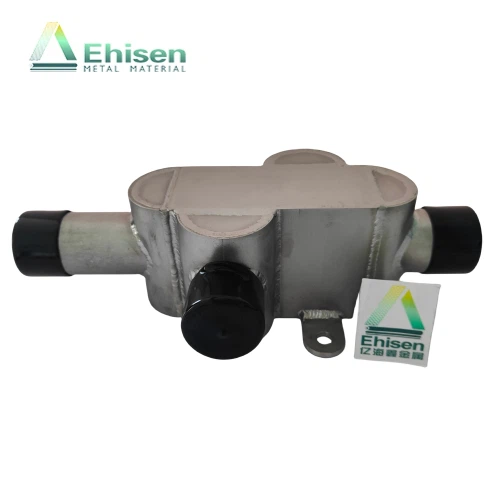

Termékfotó

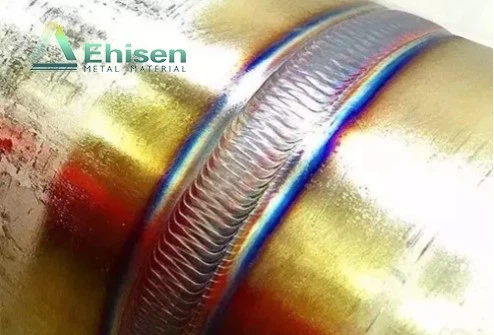

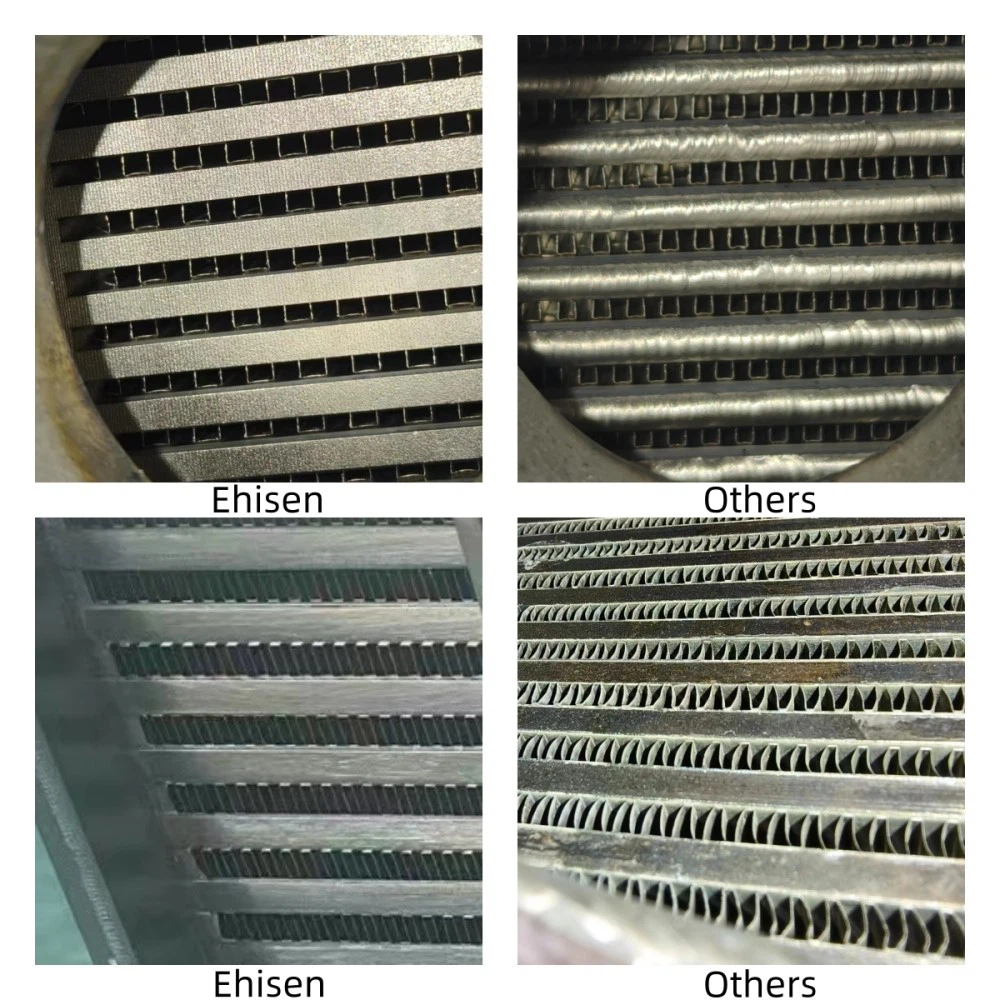

Hegesztési részletek
Az Ehisen gazdag tapasztalattal rendelkezik a SOFC/SOEC megfelelő lemezes hőcserélők gyártásában. Forrasztási eljárásunk nagyon kiforrott, a hegesztést a bordák meghajlítása nélkül tudjuk elvégezni, ami maximálisan biztosítja a hőcserélő szerkezeti stabilitását és élettartamát.
Terméktesztelés

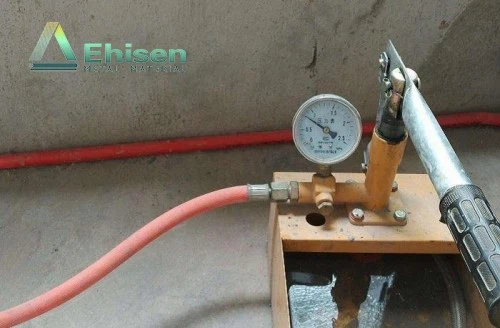

Nyomásállósági teszt
a) A tesztelés előtt szárítsa meg a termék belsejében lévő maradék nedvességet.
b) Csatlakoztassa a nyomásálló mérőállvány csatlakozóportjait, mérőberendezéseit és nyomásmérő csatlakozóit, a másik oldalát pedig egy 2,5 MPa tartományú kalibrált nyomásmérőhöz.
c) Helyezze a terméket ioncserélt vízbe, és vízszivattyúval távolítsa el a levegőt a forró oldalsó kamrából, amíg buborékok nem jelennek meg.
d) Lassan engedjen be tiszta levegőt a hideg oldalra, nyomása nem haladja meg a 0,5 MPa-t, fokozatosan 1 MPa-ra növelve, 15 percig fenntartva. Figyelje meg az esetleges szivárgást. Ha nincs szivárgás, engedje el a nyomást, és távolítsa el a terméket a víz felszínéről.
e) A vizsgálat után törölje szárazra a termék felületét.
Áramlási ellenállás teszt
a) Helyezze a terméket egy tálcára, csatlakoztassa a hideg oldali bemeneti és kimeneti nyílásokat, az áramlási ellenállást vizsgáló szerelvényeket és a 40T áramlási ellenállás-mérőpadot, majd rögzítse őket.
b) Helyezzen szobahőmérsékletű tiszta vizet a termék hideg oldalába. Kezdje el a tesztelést alacsony áramlási sebességgel, és rögzítse az áramlási sebességet és az ellenállásértéket, ha stabilizálódik.
c) Állítsa be az áramlási sebességet 0-250L/perc (0-15T/h) tartományba az áramlási sebesség alapján, rögzítse a tényleges áramlási sebességet és az ellenállásértékeket a {{2 ellenállási tartományon belül. }} kPa.
Szemrevételezés
a) A termék jó megjelenésű sorja és éles szélek nélkül.
b) A termék argon ívhegesztési varratai szilárdak, teltek és simák, hegesztési hibák nélkül.
c) Nincs benne idegen tárgy.
d) Nincs olajfolt vagy szennyeződés a külső felületen.
e) A termék adattábla és címkézése megfelel a rajzok követelményeinek.
Hatékonysági ugrás Pontosság és stabilitás
Mérje meg a termék külső méreteit nóniuszos tolómérővel vagy más mérőeszközzel ±0,2 mm pontossággal, hogy megfeleljen a rajzok követelményeinek.
GYIK
Mi a különbség a keményforrasztás és a diffúziós hegesztés, mint hegesztési módszer között?
A keményforrasztás előnye a szoros hegesztésben, a szivárgásmentességben és a jó tömítésben rejlik. A diffúziós hegesztés előnye, hogy nagyobb szilárdságú kötéseket biztosít, így alkalmasabb magas hőmérsékletű és nagynyomású körülményekhez.
Milyen előnyei vannak ennek a hőcserélőnek a SOFC/SOEC rendszerekben?
Előnyei a kompakt szerkezet, a könnyű súly és a felhasználási forgatókönyvek szerinti anyagcsere lehetősége.
Milyen paramétereket kell megadnia az egyedi hőcserélőkhöz?
A hőcserélő pontosabb testreszabása érdekében meg kell adni számunkra az oldat közeg típusát, hőmérsékletét, áramlási sebességét, nyomásesését és egyéb paramétereit.
Hogyan léphetek kapcsolatba Önnel?
Felveheti velünk a kapcsolatot hivatalos weboldalunkon, e-mailben, telefonon vagy faxon. Elérhetőségeink megtalálhatók honlapunkon.
Ehisen
Logisztikai fuvarozás
01
Kézbesítés előtt
Ellenőrizzük az áru minőségét és mennyiségét, hogy megbizonyosodjunk arról, hogy azok helyesek és hibamentesek, majd csomagoljuk kiszállításra.
02
Fogadás előtt
Kérjük, az áru átvételekor ellenőrizze a csomagolást, mielőtt aláírná az árut, és bármilyen probléma esetén azonnal forduljon hozzánk.
03
Szállítási idő
A kiszállítást a megrendelés kézhezvételétől számított 5 munkanapon belül megszervezzük.
